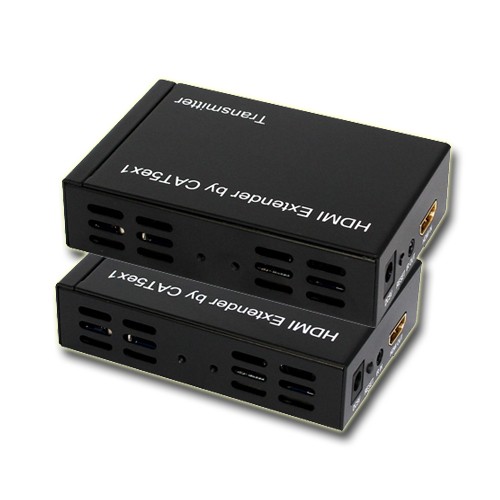

HDMI Extender 120M,3D Full HD 1080P,HDMI to RJ45 Extender Over 1 CAT5E/6 With IR

Introduction

The HDMI Extender over 1 CAT5E/6 is a tool for extending your HDMI signal over long distances
to a compatible display.Instead of using expensive HDMI cables, your existing CAT 5E/6 cable/
sockets can be utilized to perform advanced functions like transferring Deep Color (12 bits/color)
video and digital audio,with a bandwidth up to 225MHz.The HDMI Transmitter and Receiver,over
1 CAT5E/6 extender is your substantial HDMI extender tool.The HDMI Extender also support IR
re-transmitting,so you can control the Source which is 120 meters outside using the HDMI Extender.

Feature

1. DC 5V power supply.

2. 2.HDMI 1.3, HDCP 1.1 and DVI 1.1 compliant.

3. Support Deep Color up to 12 bits/color.

4. Support IR re-transmitting.

5. Uses one CAT5E/6 cable for data/DDC transmission.

6. Equalizes and recovers incoming TMDS data before retransmitting it in optimal quality
regardless of the incoming signal quality.

7. Cable testing showed that with 1080p resolution the HDMI input source can be 10 meters away.

8. When transmitting a signal in 1080p resolution the CAT6 operating distance is 100 meters.

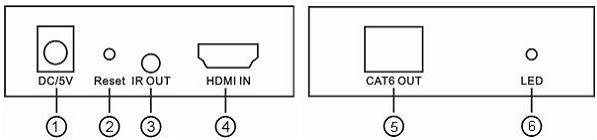

Panel ( HDMI Extender Transmitter )

1. Power：Plug the 5V power supply into the unit and connect the adaptor to AC wall outlet.

2. RESET: Factory reset button. When the Receiver system functions have been changed, Pressing this

button for 10seconds can realize factory reset.

3. IR OUT：Remote control signal transmit，connect the IR transmit cable with HDMI Extender Transmitter．
The IR transmit cable face to the IR receiver of  the Source．

4. HDMI：HDMI Input port.

5. CAT6 OUT: Connect the CAT 5E/6 output of the Transmitter with the CAT 5E/6 input of the HDMI over single
CAT6 receiver.

6. LED indicator: When the DC power on, the indicator will be light.

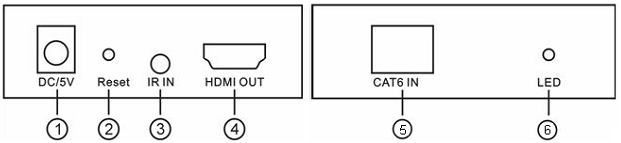

 Panel ( HDMI Extender Receiver )

1. Power: Plug the 5V DC power supply into the unit and connect the adaptor to AC wall outlet.

2. RESET: Factory reset button. When the Receiver system functions have been changed, Pressing this

Button for 10seconds can realize factory reset.

3. IR IN: Remote control signal Receive，connect the IR receive cable with HDMI Extender Receiver．

5. CAT6 IN: Connect the CAT6 in of the receiver with the CAT6 input of the HDMI over single CAT6 transmitter.

6. LED indicator: When the DC power on, the indicator will be light.

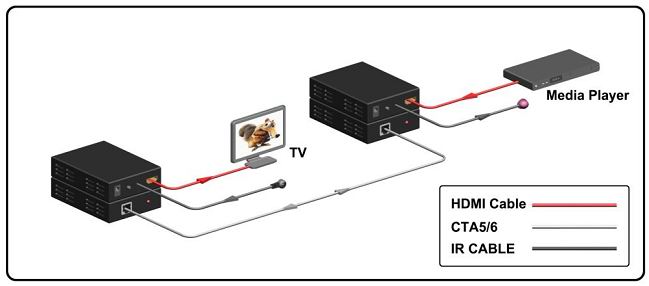

Application (Transmitter and Receiver 1 by 1 )

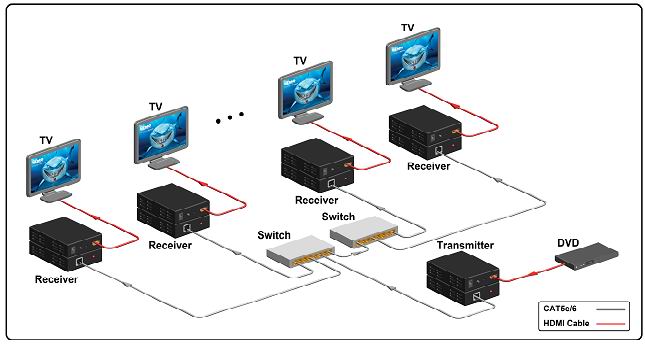

Application (Transmitter and Receiver 1 By N,N Can be Up to 253 )

Package Content

HDMI Extender Transmitter : 1PCS

HDMI Extender Receiver :  1PCS

IR Transmitter : 1PCS

IR Receiver : 1PCS

5V DC Power Supply adaptor :  2PCS

Operation Manual:  1PCS
